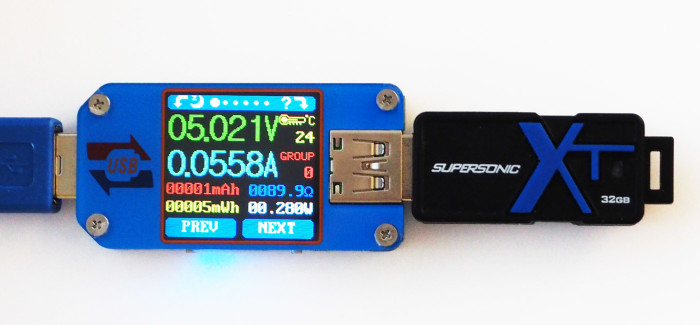

De USB-tester in actie met een geheugenstick.

Features

Naast het mooie display heeft de tester de volgende technische gegevens:
  • Spanning: 4,0 ... 24,0 V (±0,5% + 2 digits), resolutie 1 mV (5 posities)
  • Stroom: 0,0 ... 5,0 A, (±1% + 4 digits) resolutie 0,1 mA (5 posities)
  • Belastingsweerstand: 0,8 ... 9999,9 Ω, resolutie 0,1 Ω (5 plaatsen)
  • Vermogen: 0,0 ... 99,999 W, resolutie 1 mW (5 posities)
  • Temperatuur: -10°C ... +100°C (±3°C)
  • Tijd: 0:00:00 ... 99:59:59 (hh:mm:ss)
  • Capaciteit: 0 ... 99999 mAh
  • Energie: 0 ... 99999 mWh
Onderkant van de USB-tester.

Ook de compatibiliteit met volgende laadstandaarden is niet onbelangrijk:
  • QC 2.0
  • QC 3.0
  • Apple bij een laadstroom van0,5/1/2,1/2,4 A
  • Samsung (praktisch alle mobiele apparaten)
  • Android DCP

Daarnaast heeft de tester verschillende USB -aansluitingen: USB -A (in + out), USB -C (in + out) en microUSB (in). Verder zijn er vier druktoetsen voor de verschillende bedrijfstoestanden en een piepkleine schuifschakelaar waarmee we, geloof het of niet, de Bluetooth kunnen in- en uitschakelen. Het type „C“ heeft deze mogelijkheid voor draadloze overdracht, het type UM25 heeft die niet. Met Bluetooth kunnen we de tester koppelen met een smartphone (er is een Android-app voor beschikbaar) of zelfs het grote beeldscherm van een PC gebruiken. Voor dat laatste is een omvangrijk softwarepakket beschikbaar dat werkt op basis van LabView.
Op de een of andere manier hebben ze in China vrijwel alles er in gepropt, wat maar te bedenken was.

De opbouw

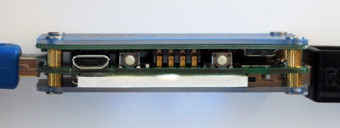

Rechts de microUSB-bus.
Zoveel techniek past natuurlijk niet in een superslanke behuizing. Met 7,1 x 3,1 x 1,2 cm (L x B x H) en een gewicht van 24 g is hij niet piepklein te noemen. Alleen al het voor een USB-stick grote display heeft ruimte nodig. Als u de foto’s bekijkt, ziet u dat de tester is opgebouwd als een sandwich met twee kunststofplaten (bovenkant en onderkant) met een print ertussen. Op de vier hoeken is het geheel in elkaar geschroefd. Aan de zijkant is hij dus open. Het is geen goed idee om daar koffie op te morsen.

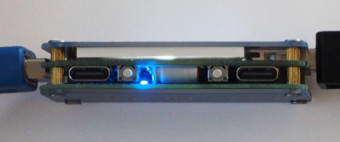

Links de USB-C-connector en de blauwe LED.

Aan één van de smalle kanten zit de normale USB-A-connector en daar tegenover een USB-A-bus. Aan één van de lange kanten zitten de in- en uitgang in de vorm van USB-C-connectors en twee druktoetsen voor de bediening. Daar tegenover zitten ook twee witte druktoetsen, en bij het model UM25C de zwarte schuifschakelaar voor de Bluetooth-interface en een microUSB-bus als ingang. Een microUSB-uitgang zou geen zin hebben, want er zijn vrijwel geen kabels met microUSB-connectors aan beide uiteinden. Als we de tester dus invoegen in de kabel van een Android-smartphone, die meestal microUSB-connectors heeft, dan steken we de kabel van het laadapparaat in de micro-bus van de tester en sluiten we een tweede oplaadkabel aan tussen de USB-A-uitgangsbus en de te testen smartphone. Vergeet niet: wie zo’n tester heeft, heeft ook voldoende kabels.
