Bovendien zijn deze meters vaak te koop voor minder dan 100 euro, een bedrag waar je niets eens een gewone multimeter van een gerenommeerd merk voor kunt aanschaffen. Een tijd geleden heb ik de Fnirsi 2C23T bekeken en nu is de Zoyi ZT-703S aan de beurt, die nog betere specificaties belooft voor enkele tientjes meer. Dat maakt de keus natuurlijk moeilijk en daarom gaan we hier eens kijken of deze Zoyi ZT-703S ook meer te bieden heeft voor die meerprijs.

The ZT-703S

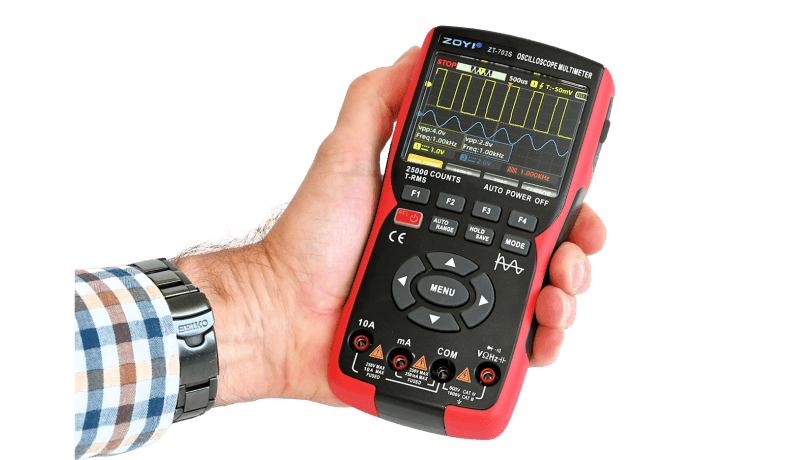

De Zoyi ZT-703S is compact en vervangt drie meetinstrumenten.

De Zoyi ZT-703S lijkt sprekend op een gewone multimeter. Fnirsi probeert zijn apparaten vaak in een modern uitziend jasje te steken, maar dat is bij Zoyi zeker niet het geval. Als ik de ZT-703S naast mijn dagelijkse multimeter leg, dan zie je alleen aan de knoppen dat ze niet dezelfde functies hebben als ze uit staan. De afmetingen van de ZT-703S lijken ook op die van een doorsnee multimeter met circa 18x9x4 cm. Vooral het grote kleuren-display van 3,5 inch wijst erop dat deze meter wat meer kan dan alleen maar spanningen en stromen meten. Voor de bediening zorgen 13 knoppen , waaronder vier functietoetsen een keypad. De ietwat rubberachtig aanvoelende behuizing voelt stevig aan en de toetsen hebben allemaal een duidelijk drukpunt. De voeding wordt geleverd door een interne  18650 lithium-accu die zeker goed is voor een aantal uren gebruik (Zoyi vermeldt geen gebruikstijd).

ZT-703S with accessories
De Zoyi ZT-703S wordt geleverd met behoorlijk wat toebehoren (de draagtas staat niet op deze foto).

Onderaan op de voorkant vinden we de bekende vier bussen voor spannings- en stroommetingen, zoals bij een gewone multimeter. Bovenaan zitten verzonken twee BNC-bussen voor de tweekanaals oscilloscoop. Er zit net genoeg ruimte omheen om gewone probes en BNC-kabels aan te kunnen sluiten. Aan de rechterkant is een klepje waaronder een USB-C-aansluiting zit en twee pennen die als generator-uitgang en het kalibreren van probes dienen. Via de USB-bus kan de accu worden opgeladen en er kan een verbinding worden gemaakt met een PC voor het updaten van de firmware en het uploaden van screenshots. De ZT-703S wordt geleverd in een draagtas met twee oscilloscoop-probes met toebehoren, een set meetsnoeren, een USB-C-kabel en een kleine Engelstalige handleiding.

Mogelijkheden van de Zoyi ZT-703S

De specificaties  van de Zoyi ZT-703S zijn behoorlijk: De tweekanaals oscilloscoop heeft een sample-frequentie van 200- of 280 Msamples/s (kan handmatig worden ingesteld) en een ingangsbandbreedte van 50 MHz. Bijzonder is de mogelijkheid om de scoop in X-Y-modus te gebruiken voor de weergave van Lissajous-figuren. Er kunnen verschillende cursor-metingen worden ingesteld en ook kan men diverse meetwaarden (zoals frequentie en piekwaarde) van het signaal laten zien. Verder kunnen screenshots van het display worden gemaakt, die in het interne geheugen worden opgeslagen. Deze kan men later op het display bekijken of via USB naar een PC sturen.

ZT-703S main display
Het oscilloscoopscherm staat boordevol met informatie.

De true-RMS multimeter heeft 25.000 counts, een basisnauwkeurigheid van 0,05% en hij kan verder alles wat een gewone multimeter ook kan, inclusief capaciteits- en diodemetingen. De meter is autoranging, maar men kan ook handmatig een bereik kiezen. Via een van de functieknoppen is er nog een extra meetbereik van 250 mV beschikbaar.  Boven de numerieke meetwaarde bevindt zich een analoge schaal die handig is om variaties in het meetsignaal te volgen. Vermeldenswaard: De stroomingangen zijn intern voorzien van zekeringen die vrij gemakkelijk vervangen kunnen worden na het losdraaien van vier schroefjes; dat is iets dat wel eens ontbreekt bij zulke multifunctionele Chinese meetapparaten.

ZT-703S multimeter display
De multimeter, boven de numerieke waarde bevindt zich nog een analoge schaal.

Functie generator en golfvormen

Over de functiegenerator valt het minste te vertellen. Hij heeft standaard een bereik van 1 Hz tot 1 kHz (volgens de specs) en kan verschillende golfvormen leveren (sinus, blok, puls, driehoek). Er is een extra instelvenster voor de generator dat toegang biedt tot enkele extra golfvormen (enkel en dubbel gelijkgerichte sinus plus zaagtand) en hier bevindt zich ook een aan/uit-schakelaar voor de uitgang. Over dat extra instelvenster en de mogelijkheden vertel ik straks meer.

Aan de slag met de Zoyi ZT-703S

Na het inschakelen toont de Zoyi de laatst gekozen functie op het goed afleesbare IPS-display. Bij de scoopfunctie staat het scherm overvol met informatie, maar dat is onvermijdelijk bij zo’n klein scherm. De oscilloscoop reageert vlot op ingangssignalen. Met de cursortoetsen kan men de tijdbasis en de ingangsgevoeligheid makkelijk aanpassen. Qua triggermogelijkheden kun je alleen kiezen tussen een op- of neergaande flank, maar dat zal in de meeste gevallen voldoende zijn. Bovenin wordt het buffergeheugen getoond, waar men doorheen kan scrollen als het signaal wordt gepauzeerd. Rechts onderaan wordt het uitgangssignaal van de generator getoond.

Zoyi ZT-703S -5
De oscilloscoop heeft ook een X-Y-functie voor het tonen van Lissajous-figuren.

Het omschakelen tussen alle mogelijkheden en instellingen gebeurt met de vier functietoetsen en het keypad. Dat is in het begin nogal onoverzichtelijk, want naast het hoofdmenu zijn er nog zes functiemenu’s waarbij de benamingen niet altijd duidelijk zijn. Dus toch toch maar even lezen in de (erg kleine) handleiding om er achter te komen wat het allemaal betekent. Zo kun je een aparte auto-off-tijd instellen voor het display en voor de complete meter, het interne geheugen wissen enz. Een interessante instelling is “Run mode”, die bepaalt namelijk de maximale sampling-frequentie. Deze staat standaard op “Normal” oftewel 200 Msamples/s.  Schakel je naar “High”, dan bedraagt ze 280 Msamples/s, maar daardoor neemt wel het stroomverbruik toe. In de Normal-stand is de scoop bruikbaar tot ongeveer 30 MHz. Daarboven wordt het signaal nogal springerig, de grootte varieert voortdurend. In de High-stand kom ik weliswaar tot circa 50 MHz, maar ook in deze stand wordt het signaal boven 40 MHz niet helemaal stabiel weergegeven. Ondanks dat vind ik 30 MHz toch wel een heel mooie waarde voor een apparaat in deze prijsklasse. In firmware-versie 1.42 is zelfs een FFT-functie erbij gekomen, maar daar heb je in de huidige vorm weinig aan.

Zoyi ZT-703S -6
De accu en de stroomzekeringen zijn allemaal gemakkelijk te vervangen.

De multimeter is met drie meetwaarden per seconde weliswaar niet de snelste, maar hij werkt verder uitstekend. De basisnauwkeurigheid van 0,05% wordt inderdaad gehaald en in de hogere spannings- en stroombereiken (die volgens de specs binnen 0,5% zijn) zit de meter meestal binnen 0,2%. Keurig, zeker voor deze prijs! Ook weerstandsmetingen zitten binnen 0,2%. Zelfs bij condensatoren doet de ZT-703S het goed, hij wijkt weinig af van mijn andere multimeters. Alleen bij grotere waarden gaat hij wat afwijken, maar zoals al vaker opgemerkt moet je voor grote elco’s een echte LCR-meter met frequentie-instelling gebruiken.

Functiegenerator-perikelen

De functiegenerator is niet geweldig, om het voorzichtig uit te drukken. Het aantal beschikbare golfvormen is weliswaar oké, maar de instelmethode is erg onduidelijk. Via het menupunt “Output Setting” (zesde menupagina) kun je golfvorm, frequentie, duty cycle en uitgangsspanning instellen. Bij sinus, driehoek en puls was het mogelijk frequenties tot 5 kHz te kiezen, maar de signaalgrootte is alleen in te stellen op 1 en 2,5 Vpp.  Bij blokgolf kun je niks instellen en gaat de uitgang altijd naar 1 kHz/2,5 V (waarschijnlijk voor het kalibreren van probes). De ingestelde uitgangsspanning is continu aanwezig en je kunt dus ook omschakelen naar de oscilloscoop en bijvoorbeeld de generatorspanning meten.

Zoyi ZT-703S -7
Het basis-instelmenu voor de generator. De scoopfunctie is hierbij nog steeds beschikbaar.

Er is nog een tweede instelmenu voor de generator, waar ook nog gelijkgerichte sinussen en een zaagtand beschikbaar zijn (onder “MoreAPPs”). De instellingen die je hier maakt, werken echter alleen maar zolang je in dit menu blijft. Sluit je het af (met “Mode”), dan levert de uitgang weer de via het eerste menu ingestelde waarde. Het lukte me hier om sinussen tot 344 kHz en blokgolven tot 500 kHz te produceren, bij de andere golfvormen liep het bereik tot een nog altijd respectabele 100 kHz. In dit menu wordt weliswaar eveneens de uitgangsspanning getoond, maar die kun je hier niet veranderen (alleen frequentie en duty cycle). Het is ook mogelijk om de uitgang uit te schakelen; zodra je dit menu verlaat, staat die echter weer automatisch aan. Ik vermoed dat het in dit menu mogelijk is om hogere frequenties in te stellen omdat in dit geval de scoopfunctie is uitgeschakeld en er meer rekenkracht beschikbaar is voor de generator. Maar het is een onoverzichtelijke toestand, hier moet Zoyi zeker nog eens aan de software sleutelen.

Zoyi ZT-703S -8
Bij het tweede instelmenu kunnen hogere frequenties worden ingesteld, maar dat werkt alleen zolang men in dit menu blijft.

Conclusie

Ondanks de verwarrende werking van de functiegenerator is me de Zoyi ZT-703S goed bevallen. Het is een stevig en handzaam apparaat met een goed en relatief groot display. De bediening vraagt in het begin wat oefening met alle submenu’s, maar dat wordt beloond met aardig wat mogelijkheden. De oscilloscoopfunctie is heel goed, de scoop is responsief en heeft een behoorlijke bandbreedte voor deze prijsklasse. Ook de multimeter werkt prima en blijkt een stuk preciezer te zijn dan de specificaties doen vermoeden. De functiegenerator is matig, vooral qua bediening. Wellicht kan men daar via de firmware in de toekomst nog verbetering in aanbrengen. Maar als je rekening houdt met de eigenaardigheden van het generatorgedeelte, dan is deze Zoyi ZT-703S een handig multi-meetwerkpaard voor een schappelijke prijs.
